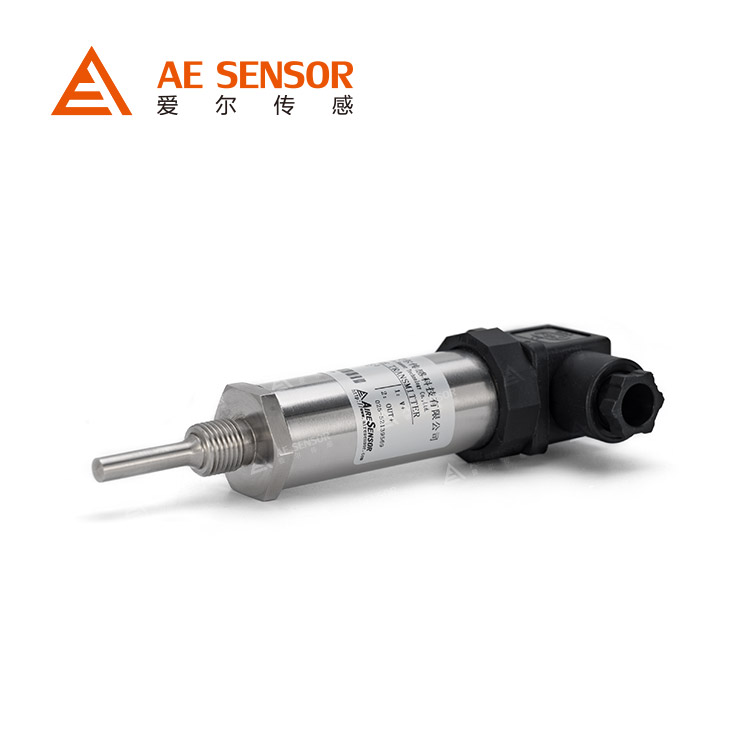

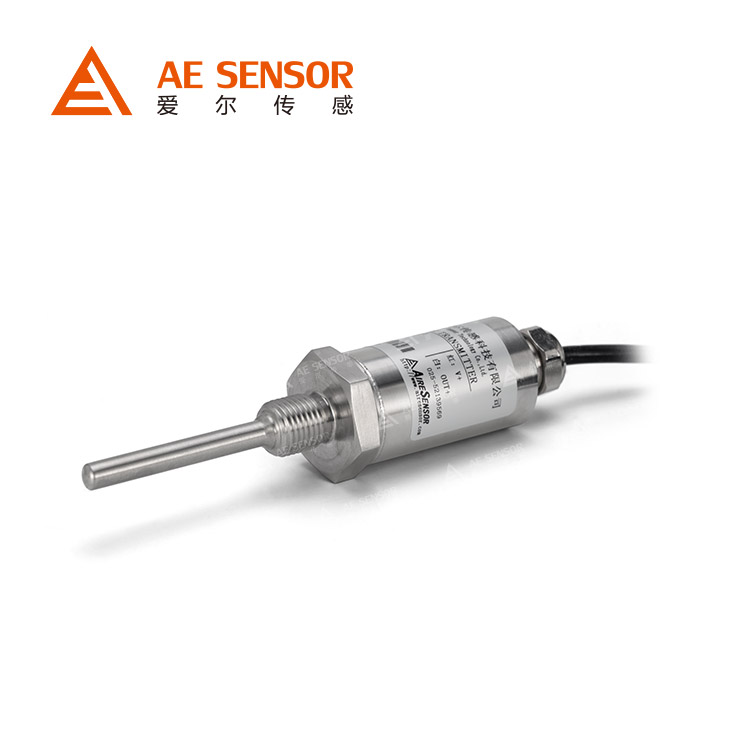

南京愛爾傳感生產的AE-WB緊湊型溫度變送器是集成了溫度傳感器的緊湊型溫度計，將溫度傳感器信號進行線性化處理，輸出與溫度成線性比例關系的4...20mA(兩線制)的直流電流標準信號；也可以直接輸出RTD信號；輸出信號靈活多樣，可滿足客戶不同的需求。采用圓柱型的不銹鋼外殼與溫度傳感器的本體連接，是一種簡單又節省空間的設計方案，由于體積小且測量精度高的特點，在各種各樣的領域應用時都有一個理想的解決方案。采用防雷和抗電快速瞬變(脈沖群)干擾的電路設計。具備了防雷的功能，防雷指標達到感應雷(≤±4000V)連續5次對設備無損害，以保護連接設備免于受損；同時也具備抗電快速瞬變(脈沖群)±4000V干擾的能力。本產品可有效防護因為感應雷或供電系統內部大功率設備的啟停、線路故障、投切動作、變頻設備的運行和現場施工時電焊機等原因造成的損壞。產品內部線路超低功耗設計，大大降低了儀表工作時因元器件散熱而產生的溫漂，提高了產品的長期穩定性，延長了使用壽命；量程范圍輕松調整；提高了儀表的測量精度；環境溫度可使用范圍-40...+85℃，可保證儀表在惡劣的環境下正常工作。



性能參數

性能規格
測量范圍	-200...+500℃
輸入信號	Pt100、Cu50、Pt1000
長期穩定性	≤0.1℃/年或 0.05%℃/年
綜合精度	±0.2%
最大負載	（V電源 -9V）/0.025A（輸出電流）
環境溫度	-20 ... + 85°C
防雷	±4000V（≤5次）
抗脈沖群	±4000V
抗射頻干擾	>10V/m（80MHz...1000MHz）
溫度漂移	0.008% FS/1℃

功能規格
測量介質	與316不銹鋼兼容的氣體或液體;
供電電源	9-36VDC (一般24VDC)；
信號輸出	4...20mA；
電氣保護	反極性保護 抗電磁干擾;
響應時間	≤1 s;
故障保護	傳感器短路保護輸出≤3.5mA；
	傳感器開路保護輸出≥23mA；

物理規格
觸液材質	316L不銹鋼
外殼材質	304不銹鋼
過程連接	M20*1.5、G1/2、其它螺紋可依據客戶要求設計
電器連接	赫斯曼插頭，防護等級IP65；插頭型IP65、電纜型IP67
重量	0.3KG

選型指南

產品名稱
AE-WB	微型溫度變送器
	熱電阻支數
	1	單支式				2	雙支式
			過程連接
			1	無固定安裝裝置			2	固定螺紋安裝裝置
			3	活動法蘭安裝裝置			4	固定法蘭安裝裝
			M6	客戶定制
				冷端形式
				1	防濺接線盒		2	防水接線盒
				3	防爆接線盒
					供電電源
					P1	9-36V(一般DC 24V)
						信號輸出
						V4	4-20mA
							精度等級
							3	±0.5%FS
								保護管直徑
								0	φ16
								1	φ12
								2	客戶定制
									外保護管材質
									1	304不銹鋼
									2	耐腐蝕316,316L不銹鋼
									3	客戶定制
										附加功能
										Y	客戶定制
										C	標定數據
AE-WB       -        1        -        1       -        1        -         P1        -        V4        -         3         -        1         -         2          -        C217          選型舉例

說明: 可能存在無法對應的產品選型，具體請登錄公司網站m.yixindoors.cn或者咨詢技術工程師025-52139569

1. 被測介質應與產品接觸的材料相兼容.

2. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
