產品特點

產品用途

性能參數

性能規格
測量范圍	0-10KPa...2MPa
滿量范圍	10~ 50KPa	50~100KPa	0.1~0.2MPa	0.2~0.5MPa	0.5~1MPa	1~2MPa
正向允許過壓	250KPa	300KPa	0.4MPa	1MPa	2MPa	4MPa
負向允許過壓	100KPa	200KPa	0.3MPa	0.5MPa	0.7MPa	1MPa
長期穩定性	≤±0.2%FS/年；
綜合精度	≤±0.1%FS、 0.25%FS、 0.5%FS；
最大靜壓	≤10MPa；
環境溫度	-10 ... + 85°C;
介質溫度	-10 ... + 85°C;
補償溫度	-10 ... + 85°C;
零點溫度誤差	±0.02%FS/℃（典型值）、±0.05%FS/℃（最大值）；
靈敏度溫度誤差	±0.02%FS/℃（典型值）、±0.05%FS/℃（最大值）；
靜壓影響	±0.05%FS/100KPa；
振動影響	在3gRMS 30~2000Hz振動后變化≤1%；
沖擊	在100g，10毫秒沖擊后變化≤1%；
壽命	1×108 壓力循環

功能規格
測量介質	與316不銹鋼兼容的氣體或液體；
供電電源	9~24 V DC;
信號輸出	模擬量： 4 ... 20 mA; 1 ...5V; 0...5V;
	數字信號： HART;
絕緣電阻	100MΩ，500V DC;
電氣保護	反極性保護 抗電磁干擾;
響應時間	≤250 ms；
防護等級	插頭型（IP65）； 電纜型（IP67）;
防爆等級	Ex iaⅡ CT5

物理規格
觸液材質	316L不銹鋼
外殼材質	304不銹鋼
過程連接	M20*1.5外螺紋； G1/2外螺紋 其他螺紋請咨詢
電器連接	赫斯曼插頭、航空插頭、直出線
重量	0.4KG

選型指南

產品名稱

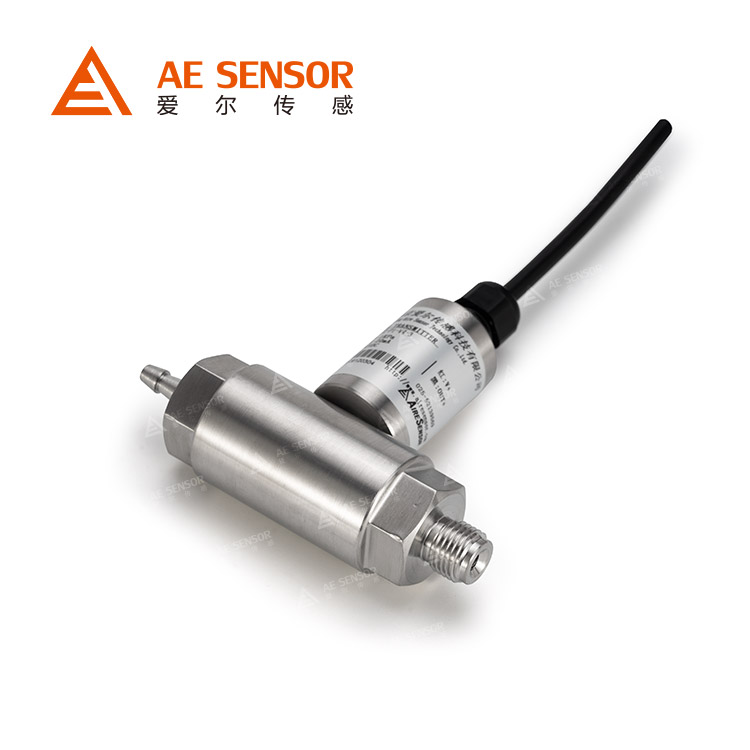

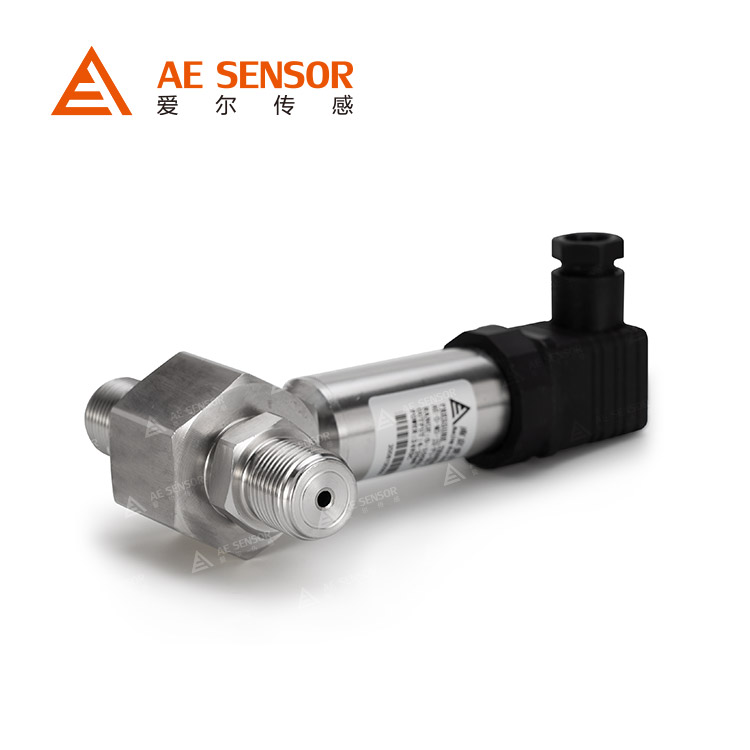

AE-D	微差壓/風壓變送器
	測量范圍
	0	0...10KPa...50KPa				1	0...50KPa...100KPa
	2	0...0.1MPa...0.2MPa				3	0...0.2MPa...0.5MPa
	4	0...0.5MPa...1MPa				5	0...1MPa...2MPa
		過程連接
		M1	M20*1.5外螺紋			M4	NPT3/8外螺紋
		M2	G1/4外螺紋			M7	φ8嘴帶M10*1外螺紋
		M5	客戶定制螺紋
			電氣連接
			J1	赫斯曼		J2	直出線（默認直出線1米）
			J3	航空插頭		J6	客戶定制
				供電電源
				P5	24V
					信號輸出
					V1	1-5V	V4	4-20mA
					V2	0-10V	V5	0-5V
					V6	數字通訊（HART RS485）
						精度等級
						1	±0.1%FS
						2	±0.25%FS
						3	±0.5%FS
							附加功能
							Y	客戶定制
							C	標定數據
AE-D            -            3            -            M1            -            J2            -            P5            -            V4           -            1            -            C1725           選型舉例

說明: 可能存在無法對應的產品選型，具體請登錄公司網站m.yixindoors.cn或者咨詢技術工程師025-52139569

選型提示
